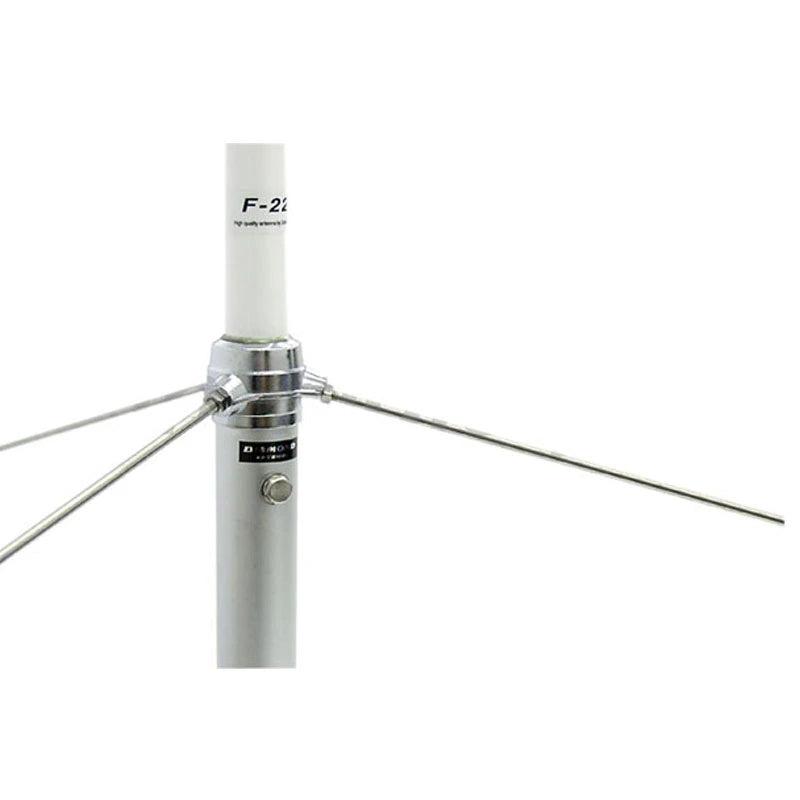

F-22 — профессиональная стационарная всенаправленная VHF-антенна для организации базовых радиостанций, диспетчерских пунктов и ретрансляторов в диапазоне 144–174 МГц. Антенна имеет коллинеарную конструкцию 2×7/8λ, вертикальную поляризацию и высокий коэффициент усиления до 6,7 dBi.

Благодаря круговой диаграмме направленности в горизонтальной плоскости F-22 обеспечивает равномерное покрытие вокруг места установки. Это делает её хорошим вариантом для базовой радиостанции, обслуживающей территорию предприятия, строительного объекта, карьера, склада или другого объекта.

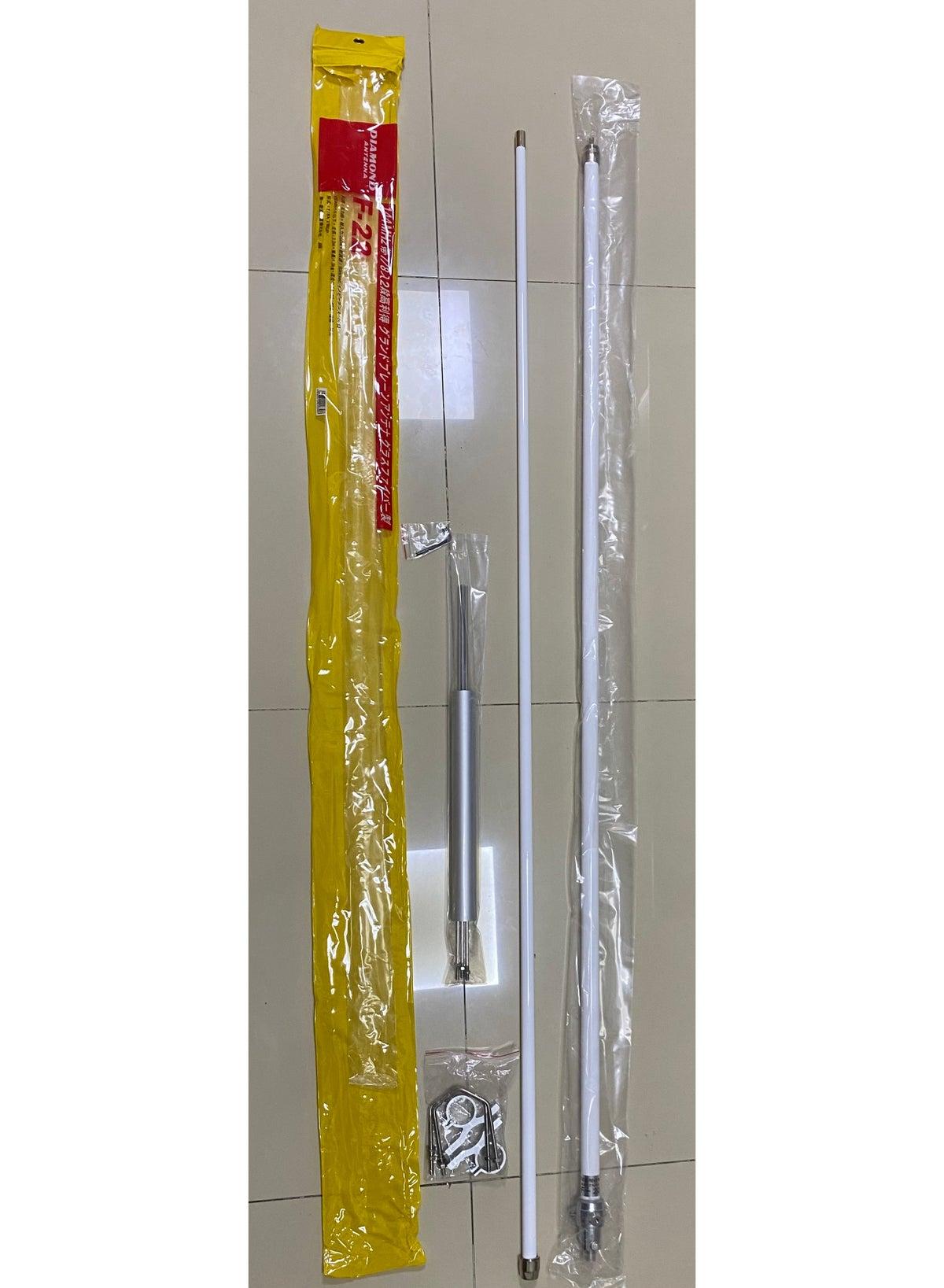

Антенна выполнена в прочном фиберглассовом корпусе, а излучающая часть изготовлена из меди. Конструкция состоит из двух секций, что облегчает транспортировку и монтаж.

Основные преимущества

• VHF диапазон 144–174 МГц
• Высокое усиление — до 6,7 dBi
• Всенаправленная диаграмма направленности
• Вертикальная поляризация
• Конструкция 2×7/8λ
• Волновое сопротивление 50 Ом
• КСВ менее 1,5
• Максимальная мощность до 200 Вт
• Длина около 3,2 м
• Прочный фиберглассовый корпус
• Медный излучающий элемент
• Крепление на мачту
• Подходит для базовых радиостанций и ретрансляторов
• Рассчитана на эксплуатацию на открытом воздухе

Настройка антенны

F-22 рассчитана на работу в широком диапазоне 144–174 МГц, однако для получения минимального КСВ её необходимо настроить на рабочую частоту. В зависимости от исполнения настройка производится изменением длины внутренних излучающих элементов по таблице настройки.

Это особенно важно, если антенна используется не на любительском участке 144–146 МГц, а в профессиональной радиосети, например на 150–174 МГц.

Усиление 6,7 dBi

Высокое усиление позволяет получить более эффективную передачу энергии в горизонтальном направлении по сравнению с простой четвертьволновой антенной. При этом F-22 остаётся всенаправленной, поэтому не требует поворота в сторону абонента.

Для базовой радиостанции это удобно, когда абоненты находятся в разных направлениях от объекта.

Установка

Антенна устанавливается вертикально на мачту диаметром, в зависимости от исполнения крепления, примерно 30–62 мм.

При установке необходимо обеспечить надёжное крепление мачты и самой антенны, особенно на большой высоте и в районах с сильными ветровыми нагрузками

Где применяется

F-22 подходит для:

• 📡 базовых радиостанций;
• 📻 диспетчерских пунктов;
• 🔄 радиосистем с ретрансляторами;
• ⛏️ карьеров;
• 🏗️ строительных площадок;
• 🏭 промышленных предприятий;
• 🚚 транспортных баз;
• 🌾 сельскохозяйственных предприятий;
• 🛡️ охранных объектов;
• 🚧 дорожных служб;
• складских комплексов;
• крупных производственных территорий.
