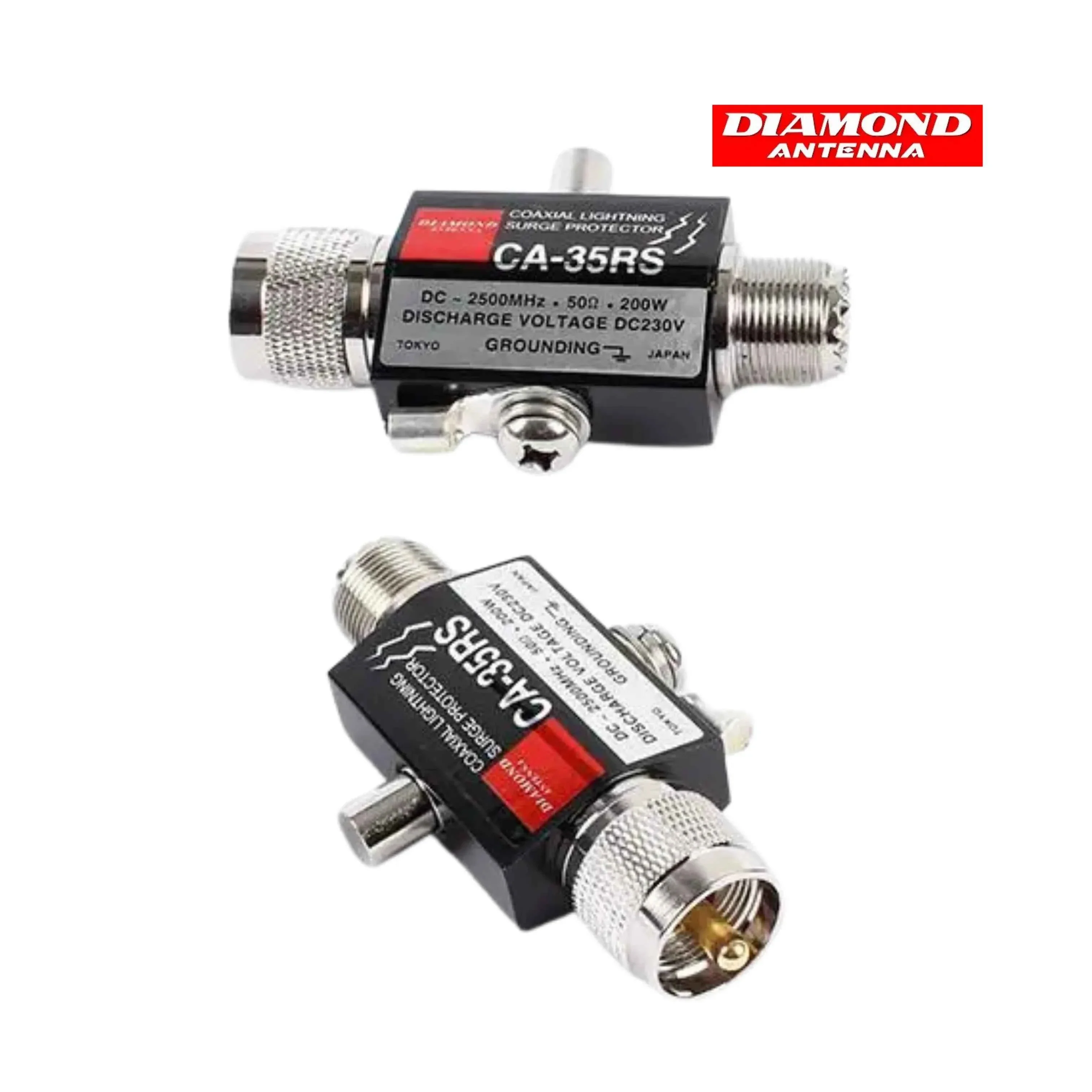

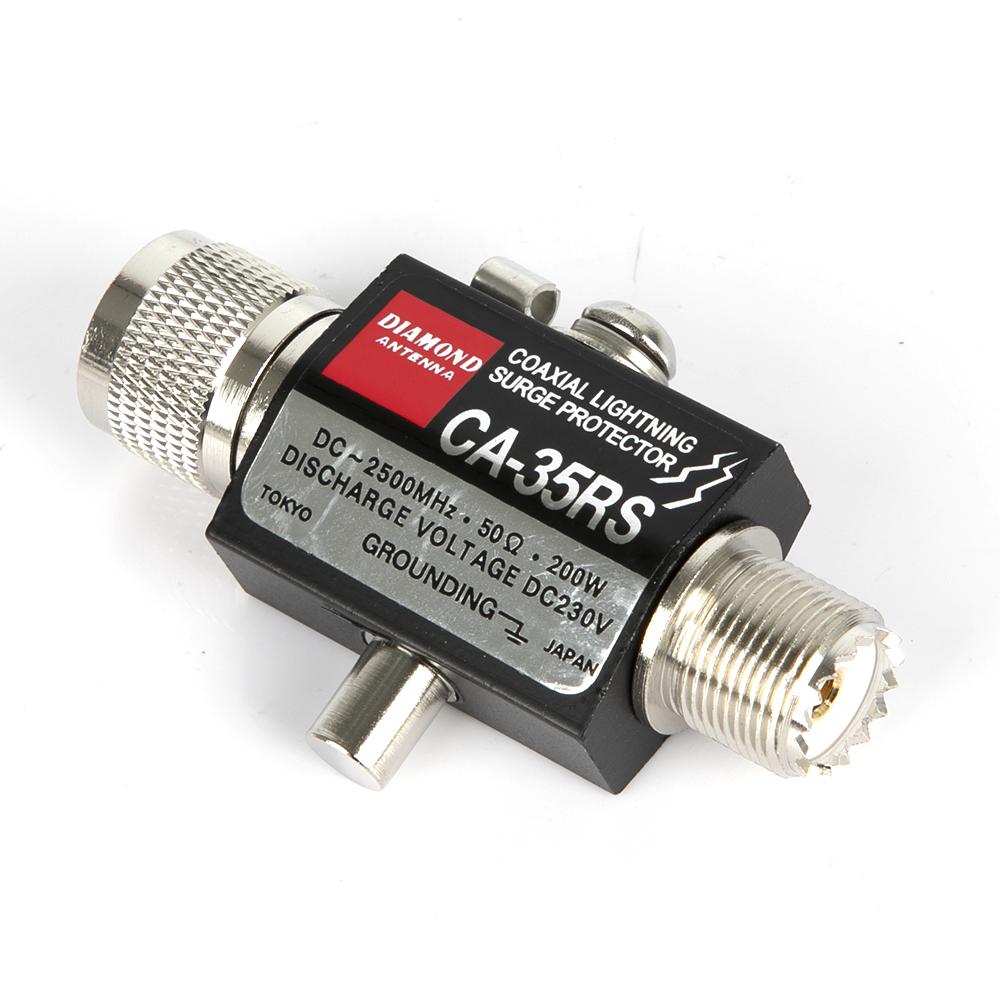

Diamond CA-35RS — коаксиальное устройство грозозащиты для антенно-фидерных систем. Оно устанавливается в разрыв 50-омного коаксиального кабеля и предназначено для отвода опасных импульсных перенапряжений, возникающих при попадании молнии в антенную систему или при близком грозовом разряде. Внутри используется газоразрядный элемент, который при превышении заданного напряжения отводит импульс на заземление.

CA-35RS подходит для базовых радиостанций, ретрансляторов, любительской и профессиональной радиосвязи, а также стационарных антенных установок. Для нормальной работы обязательно подключение к правильно выполненному заземлению. Сам грозоразрядник не является заменой полноценной системы молниезащиты здания.

Преимущества

• коаксиальная грозозащита для радиосвязи;
• волновое сопротивление 50 Ом;
• разъёмы UHF / PL-259 и SO-239;
• низкие вносимые потери;
• высокая допустимая импульсная мощность;
• компактный металлический корпус;
• наличие отдельного вывода GROUNDING;
• не требует отдельного питания;
• устанавливается непосредственно в антенно-фидерный тракт.

Подключение

Рекомендуемая схема:

Антенна → коаксиальный кабель → Diamond CA-35RS → радиостанция

Клемма GROUNDING подключается к отдельному правильно рассчитанному контуру заземления. Производитель/инструкции отдельно подчёркивают необходимость качественного заземления и предупреждают, что CA-35RS не является водонепроницаемым, поэтому его следует защищать от прямого попадания осадков.

Где применяется

Подходит для защиты:

• стационарных базовых радиостанций;
• VHF/UHF радиостанций;
• ретрансляторов;
• антенн на мачтах и крышах;
• профессиональных систем радиосвязи;
• любительских радиостанций;
• приёмных антенных систем;
• антенно-фидерных трактов измерительного и связного оборудования.
