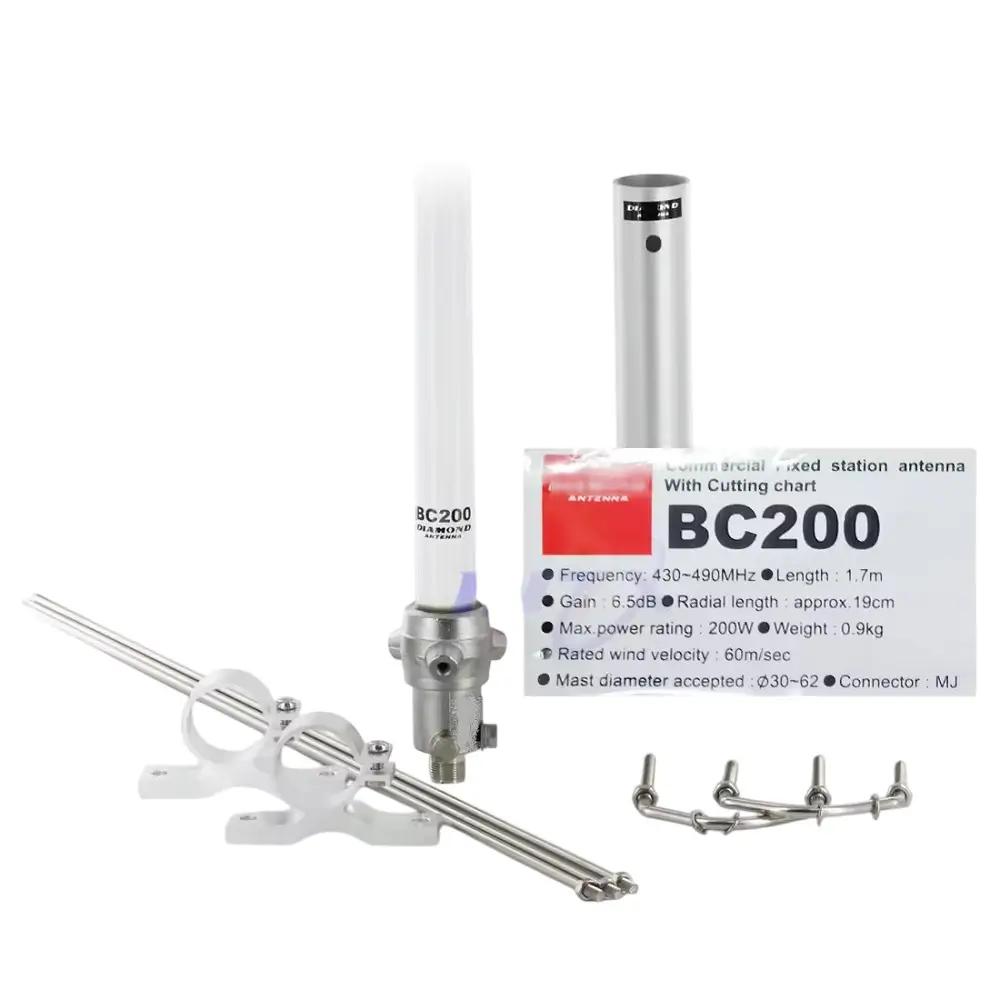

Diamond BC-200 выполнена по коллинеарной схеме 3×5/8λ и имеет круговую диаграмму направленности в горизонтальной плоскости. Благодаря усилению до 6,5 dBi антенна позволяет эффективно распределять радиосигнал вокруг базовой станции, что особенно важно при построении стационарной сети связи.

Излучающий элемент изготовлен из меди и помещён в прочный герметичный фиберглассовый корпус, защищающий конструкцию от воздействия влаги и атмосферных условий. Антенна рассчитана на установку на мачту диаметром 30–62 мм и способна выдерживать ветровую нагрузку до 60 м/с.

Основные преимущества

• UHF-антенна для базовой радиосвязи
• Всенаправленная диаграмма направленности
• Усиление до 6,5 dBi
• Конструкция 3×5/8λ
• Вертикальная поляризация
• Волновое сопротивление 50 Ом
• Максимальная подводимая мощность до 200 Вт
• КСВ менее 1,5 в рабочей полосе
• Длина около 1,7 м
• Прочный фиберглассовый корпус
• Медный излучающий элемент
• Установка на мачту 30–62 мм
• Высокая устойчивость к ветровым нагрузкам
• Подходит для круглосуточной эксплуатации

Усиление 6,5 dBi

Высокое усиление 6,5 dBi позволяет эффективнее использовать мощность передатчика и формировать более выраженную зону покрытия в горизонтальном направлении.

При этом антенна остаётся всенаправленной, поэтому радиосигнал распространяется вокруг места установки, а не только в одном направлении. Это удобно для предприятий, складов, карьеров и других объектов, где абоненты могут находиться с разных сторон от базовой станции.

Настройка по частоте
BC-200 относится к антеннам, которые могут настраиваться под необходимую рабочую частоту. Для конкретной частоты используется соответствующая таблица настройки/подрезки элемента.

Поэтому если радиосеть работает, например, около 430, 440, 450 или 460 МГц, антенну желательно настроить именно под рабочую частоту. После монтажа рекомендуется проверить КСВ-метром непосредственно в месте установки.

Установка

Антенна устанавливается вертикально на мачту диаметром 30–62 мм.

Для получения максимальной эффективности желательно размещать её как можно выше и обеспечить свободное пространство вокруг излучающей части. Коаксиальный кабель от антенны до радиостанции должен иметь сопротивление 50 Ом и соответствовать рабочему UHF-диапазону.

Где применяется

Diamond BC-200 подходит для:

• 📡 базовых радиостанций;
• 🔄 DMR- и аналоговых радиосетей;
• 🔄 радиосистем с ретрансляторами;
• 🏭 промышленных предприятий;
• ⛏️ карьеров;
• 🏗️ строительных объектов;
• 🚚 транспортных баз;
• 📦 складских комплексов;
• 🛡️ охранных объектов;
• 🌾 сельскохозяйственных предприятий;
• 🚧 дорожных служб;
• диспетчерских пунктов.
