Распиновка кабеля программирования Motorola DR-3000

Распиновка кабеля программирования Motorola DR-3000 Кабель программирования Motorola DR-3000 и Vertex Standard EVX-R70: распиновка, назначение проводов и подключение к компьютеру.
Кабель данного типа используется для программирования и настройки профессиональных радиостанций и ретрансляторов через USB-порт компьютера.
В частности, кабель Denwin DWCB-4010 применяется с ретрансляторами:
- Motorola DR-3000
- Vertex Standard EVX-R70
- Denwin DWCB-4010 — обозначение самого кабеля
Совместимость DWCB-4010 с DR-3000 и EVX-R70.
Распиновка USB-части кабеля
На представленном кабеле используются четыре основных провода USB:
Цвет провода Назначение
🔴 Красный +5V (VCC)
⚪ Белый D− (DATA−)
⚫ Зелёный D+ (DATA+)
⚫ Чёрный GND (−), земля

Важно: данная цветовая маркировка относится именно к кабелю, показанному на фотографиях в этой статье. При ремонте или изготовлении другого кабеля необходимо дополнительно проверять назначение проводов мультиметром и прозвонкой.

Красный → +5V Белый → D− Зелёный → D+ Чёрный → GND

Как устроено подключение Motorola DR-3000
В сервисной документации Motorola для кабеля программирования заднего разъёма ретранслятора указаны USB-линии VCC 5 V, DATA−, DATA+ и GND. Кабель предназначен для подключения заднего аксессуарного разъёма оборудования к USB компьютера.
У Motorola DR-3000 задний аксессуарный разъём содержит USB-линии:

- D+ — USB Data+ - D− — USB Data− - VBUS — +5 V USB - GND — земля

Кроме USB-линий, в заднем разъёме присутствуют и другие сигналы оборудования, поэтому не следует подключать произвольные контакты разъёма напрямую к USB.

Для каких ретрансляторов подходит кабель

Motorola DR-3000
Кабель используется для подключения ретранслятора к компьютеру для программирования и сервисных операций.
Для DR-3000 компания Motorola предусматривала специальные кабели программирования заднего аксессуарного разъёма, включая серию PMKN4010/PMKN4016 в зависимости от назначения кабеля.
Vertex Standard EVX-R70 Vertex Standard EVX-R70 также имеет совместимые решения для программирования через задний разъём.
Denwin DWCB-4010
Denwin DWCB-4010 — USB-кабель программирования, предназначенный для оборудования Motorola серии DM и ретрансляторов DR3000. В перечне совместимости также указан Vertex Standard EVX-R70.

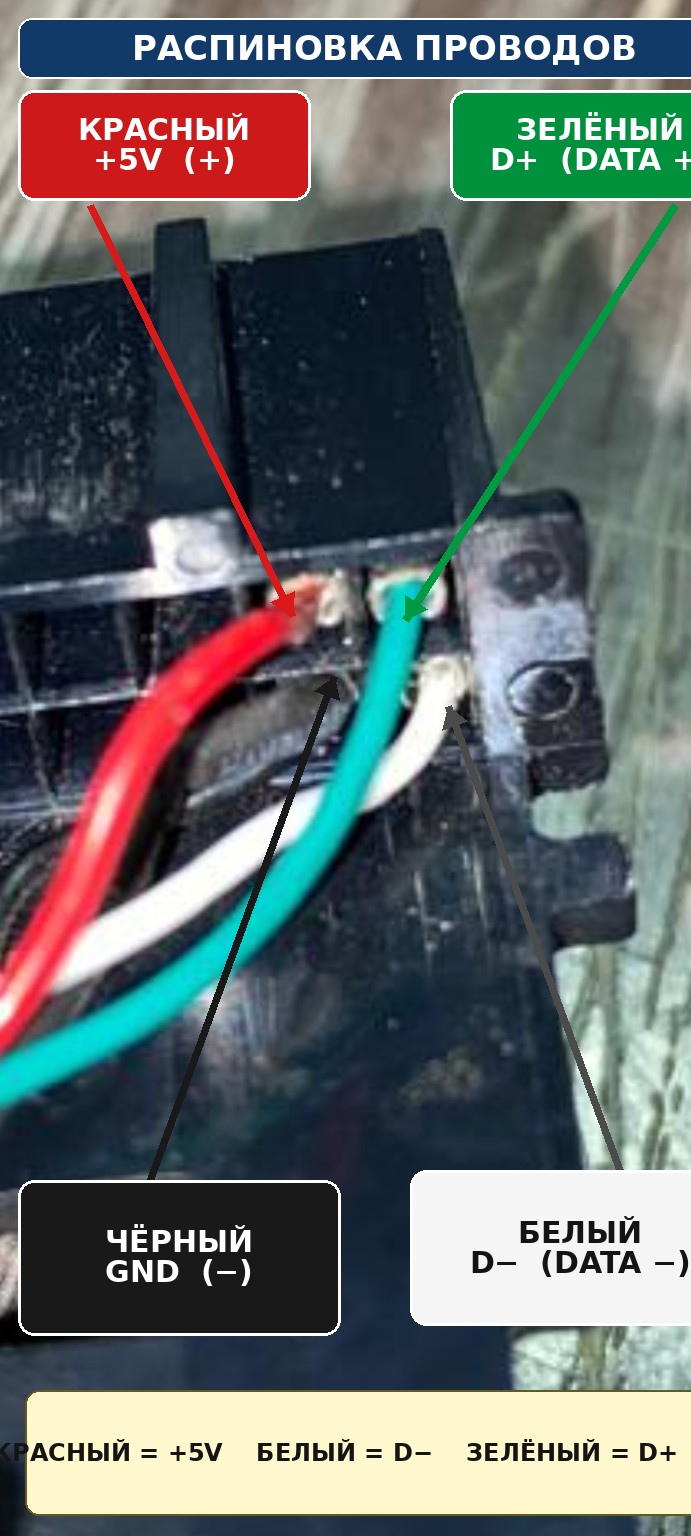

Распиновка кабеля по цветам

Для кабеля, представленного на фотографиях: КРАСНЫЙ ───────── +5V / VCC БЕЛЫЙ ────────── D− / DATA− ЗЕЛЁНЫЙ ────────── D+ / DATA+ ЧЁРНЫЙ ────────── GND / ЗЕМЛЯ

То есть USB-линии данных идут парой:

D− → БЕЛЫЙ D+ → ЗЕЛЁНЫЙ

А питание USB:

+5V → КРАСНЫЙ GND → ЧЁРНЫЙ

Не перепутайте D+ и D−. При неправильном подключении линии данных кабель может определяться компьютером некорректно или вообще не определяться.

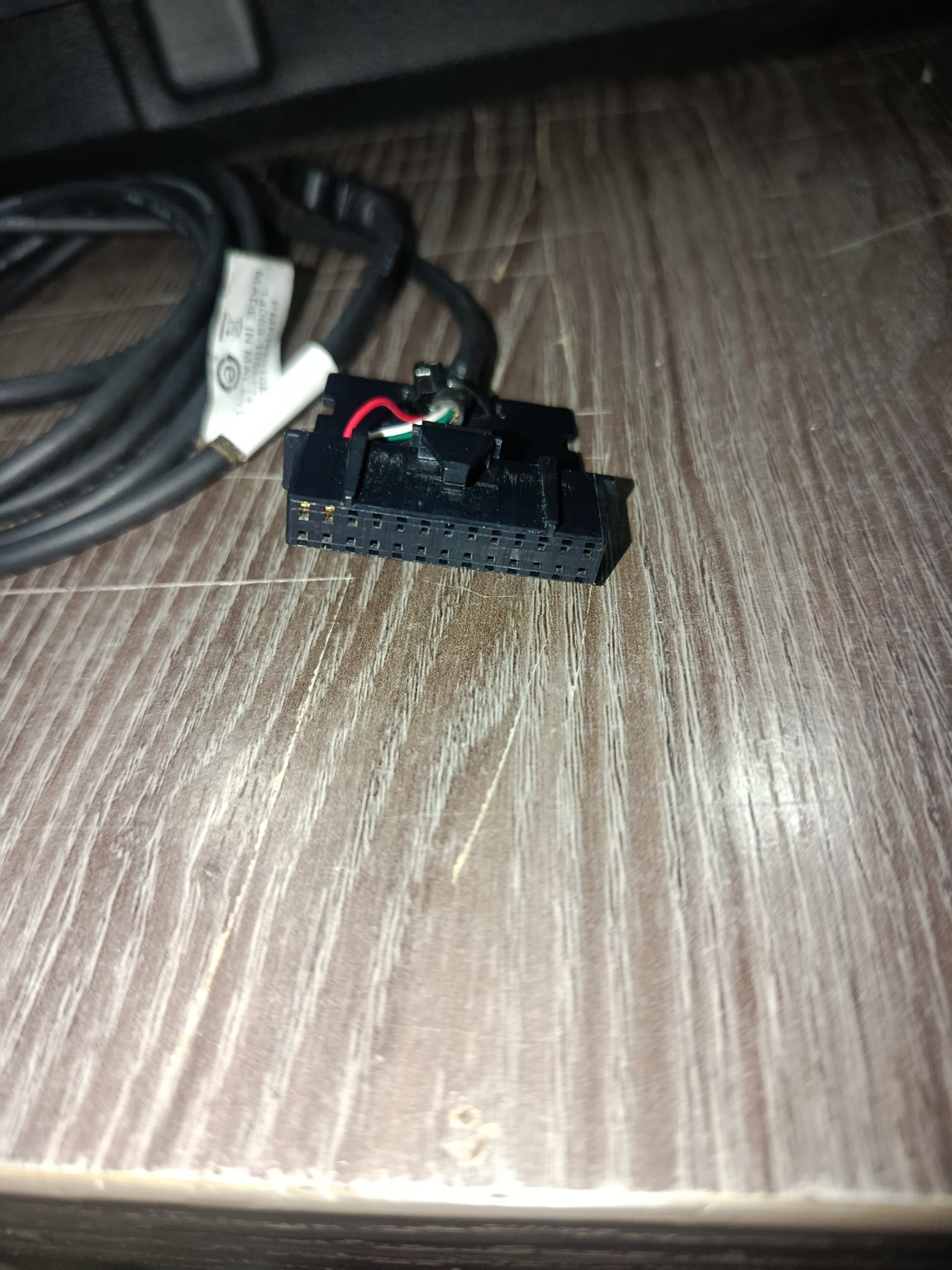

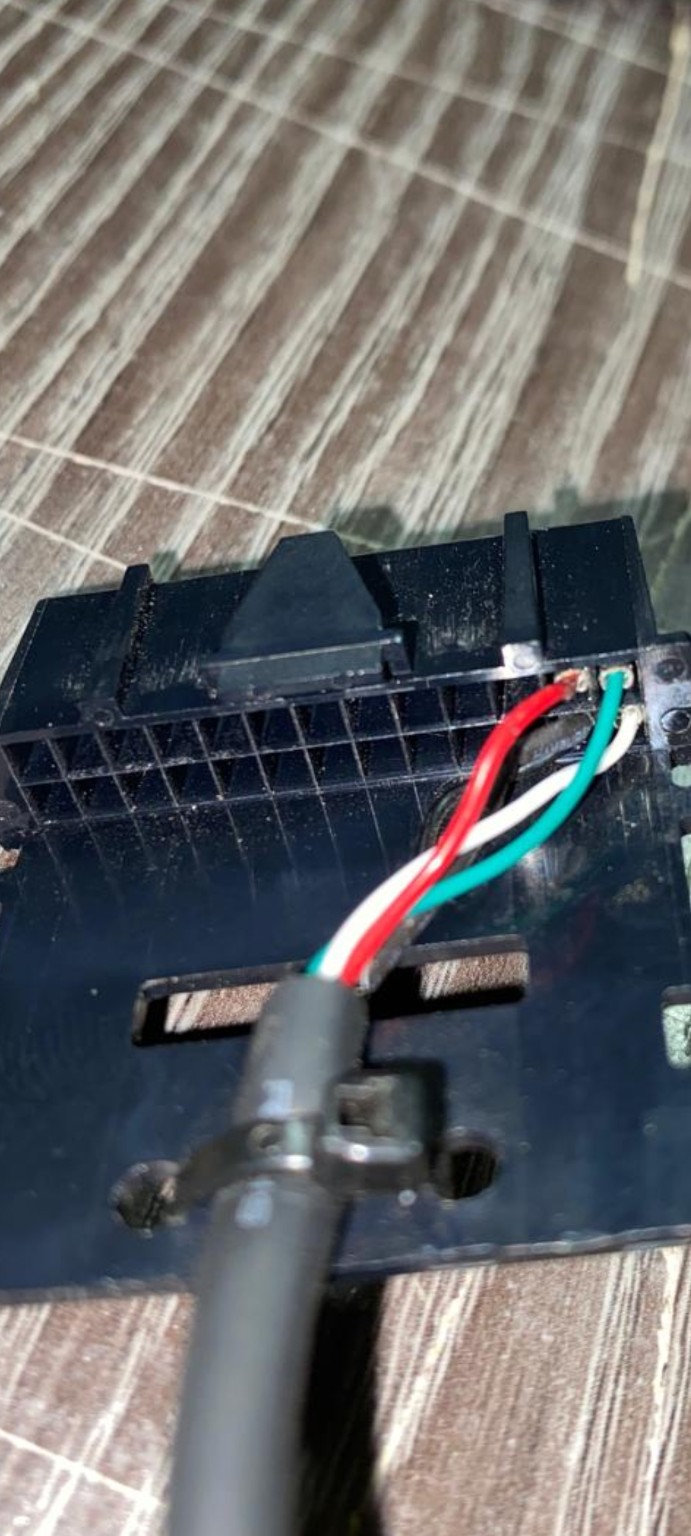

Фотографии кабеля
